Тепловий насос - ДАЛГАКИРАН

Промисловий
тепловий
насос WHA

Промисловий геотермальний тепловий насос, отримайте найкраще інженерне рішення для промислового обігріву з високою тепловою продуктивністю надійною роботою та професійним супроводом на всіх етапах.

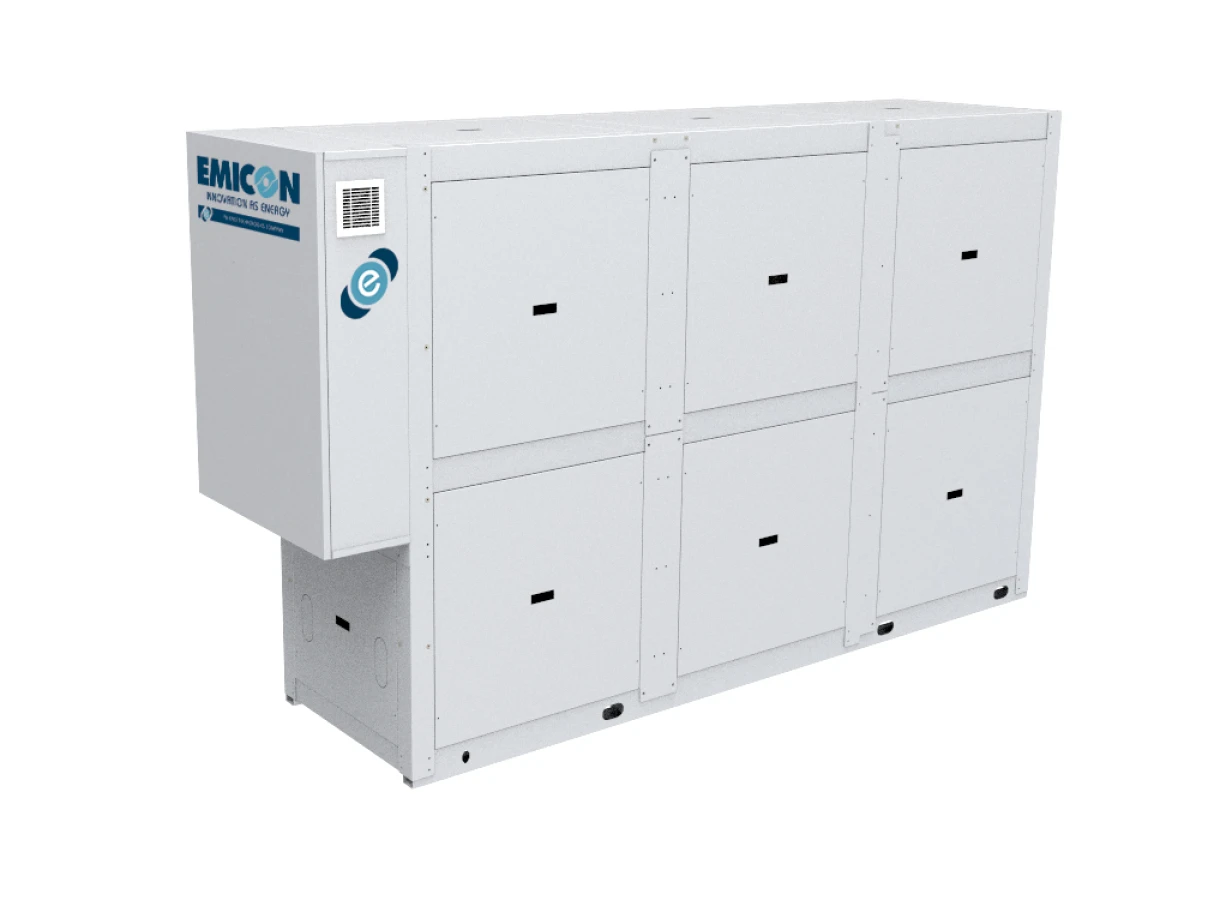

тепловий насос промисловий WHA 50-440 кВт

Комерційна презентація

🔥 Геотермальні теплові насоси WHA

WHA - геотермальні теплові насоси, які особливо підходять для застосувань, що використовують джерела енергії з ґрунтових геотермальних зондів. Ці установки розроблені для використання в системах променевого (підлогового) опалення або в тих застосуваннях, де необхідна максимальна ефективність у режимі нагріву. Вони оптимізовані саме для опалювального режиму та здатні виробляти воду температурою до 60°C.

Геотермальні теплові насоси WHA доступні в декількох варіантах виконання. Найпростіша версія - це 2-трубна установка, яка забезпечує тільки опалення. При встановленні зовнішнього 3-ходового клапана установка може забезпечувати як опалення, так і гаряче водопостачання. Також доступна 4-трубна версія, яка виробляє гарячу воду в окремому гідравлічному контурі та може працювати незалежно від режиму опалення або охолодження. Усі установки WHA також доступні у версії Free Cooling (FC), яка забезпечує низькоенергетичне охолодження за рахунок використання холодної води з ґрунтових зондів або свердловинної води.

Різні варіанти виконання та широкий вибір аксесуарів дозволяють підібрати оптимальне рішення для кожного конкретного об’єкта.

Версії теплового насосу

--- стандартна версія, тільки опалення.
RV - реверсивна версія опалення/охолодження.
SW5 - опалення + контур гарячого водопостачання.
RV/SW6 - реверсивна версія опалення/охолодження з незалежним контуром ГВП.
FC - Free Cooling (режим вільного охолодження), доступний у всіх версіях.

Сертифікат відповідності гігієнічним нормам.

Оцінка теплопродуктивності:

Технічні характеристики модельного ряду HH

Типорозмір HH	039	045	050	060	070	080	090	110	120
Теплопродуктивність (EN14511)⁽¹⁾ кВт	51,7	59,0	71,2	80,0	92,5	105,9	120,8	136,1	152,0
Споживана потужність (EN14511)⁽¹⁾ кВт	9,8	11,0	12,5	14,3	16,9	19,4	22,2	24,9	28,3
Коефіцієнт ефективності COP (EN14511)⁽¹⁾ Вт/Вт	5,27	5,36	5,69	5,59	5,47	5,45	5,44	5,46	5,37
Клас енергоефективності (низькотемп. режим)⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
Сезонний коефіцієнт SCOP (низькотемп. режим)⁽²⁾ кВт·год/кВт·год	5,21	5,52	5,51	5,77	5,60	5,50	5,44	5,44	5,46
ηs,h Сезонна енергоефективність (низькотемп.)⁽²⁾ %	200,4	212,8	212,5	222,9	215,8	212,0	209,4	209,5	210,5
Клас енергоефективності (середньотемп. режим)⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
Сезонний коефіцієнт SCOP (середньотемп. режим)⁽²⁾ кВт·год/кВт·год	4,32	4,50	4,51	4,67	4,54	4,51	4,45	4,47	4,48
ηs,h Сезонна енергоефективність (середньотемп.)⁽²⁾ %	164,6	171,8	172,4	178,6	173,4	172,4	170,0	170,8	171,1
Електроживлення В/ф/Гц	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Піковий (пусковий) струм А	111,0	132,0	140,0	143,0	199,0	208,0	259,0	265,0	312,0
Максимальний споживаний струм А	32,0	42,0	44,0	50,0	59,0	68,0	74,0	80,0	88,5
Компресори / Контури кількість	2 / 1	2 / 1	2 / 1	2 / 1	2 / 1	2 / 1	2 / 1	2 / 1	2 / 1
Ступені регулювання потужності кількість	2	2	2	2	2	2	2	2	2
Холодоагент тип	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Потенціал глобального потепління (GWP)	2088	2088	2088	2088	2088	2088	2088	2088	2088
Заправка холодоагентом кг	4,3	4,3	5,0	5,0	6,0	6,5	8,0	11,0	11,0
Еквівалент CO₂ т	9,0	9,0	10,4	10,4	12,5	13,6	16,7	23,0	23,0
Рівень звукової потужності⁽⁴⁾ дБ (А)	71	77	77	78	79	80	83	85	87
Рівень звукового тиску⁽⁵⁾ дБ (А)	55	61	61	62	63	64	66	68	70

Технічні характеристики модельного ряду HH (130 - 320)

Типорозмір HH	130	152	162	190	210	240	260	300	320
Теплопродуктивність (EN14511)⁽¹⁾ кВт	169,2	195,0	222,1	243,8	271,3	306,9	342,2	390,9	439,4
Споживана потужність (EN14511)⁽¹⁾ кВт	31,6	36,8	41,0	45,1	51,0	57,3	63,6	72,5	81,4
Коефіцієнт ефективності COP (EN14511)⁽¹⁾ Вт/Вт	5,35	5,29	5,41	5,40	5,32	5,35	5,38	5,39	5,39
Клас енергоефективності (низькотемп. режим)⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
Сезонний коефіцієнт SCOP (низькотемп. режим)⁽²⁾ кВт·год/кВт·год	5,42	5,49	5,64	5,47	5,45	5,47	5,51	5,55	5,49
ηs,h Сезонна енергоефективність (низькотемп.)⁽²⁾ %	208,8	211,7	217,6	210,6	209,9	210,6	212,5	214,1	211,6
Клас енергоефективності (середньотемп. режим)⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
Сезонний коефіцієнт SCOP (середньотемп. режим)⁽²⁾ кВт·год/кВт·год	4,50	4,53	4,62	4,53	4,54	4,55	4,58	4,60	4,59
ηs,h Сезонна енергоефективність (середньотемп.)⁽²⁾ %	171,8	173,0	176,7	173,2	173,5	173,9	175,0	175,8	175,4
Електроживлення В/ф/Гц	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Піковий (пусковий) струм А	320,5	358,5	375,4	333,0	345,0	400,5	417,5	472,4	506,2
Максимальний споживаний струм А	97,0	113,9	130,8	148,0	160,0	177,0	194,0	227,8	261,6
Компресори / Контури кількість	2 / 1	2 / 1	2 / 1	4 / 2	4 / 2	4 / 2	4 / 2	4 / 2	4 / 2
Ступені регулювання потужності кількість	2	2	2	4	4	4	4	4	4
Холодоагент тип	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Потенціал глобального потепління (GWP)	2088	2088	2088	2088	2088	2088	2088	2088	2088
Заправка холодоагентом кг	15,0	15,0	15,0	16,0	16,0	19,0	19,0	30,0	30,0
Еквівалент CO₂ т	31,3	31,3	31,3	33,4	33,4	39,7	39,7	62,6	62,6
Рівень звукової потужності⁽⁴⁾ дБ (А)	88	88	88	86	88	90	91	91	91
Рівень звукового тиску⁽⁵⁾ дБ (А)	71	71	71	69	71	73	74	74	74

Показники наведені для наступних умов:

(1) Опалення: температура води для користувача 30/35°C, температура води на вході в джерело 10/7°C.

(2) Середні умови, змінні параметри - Регламент ЄС 811/2013.

(3) Рівень звукової потужності відповідно до стандарту ISO 3744. Режим роботи 1, без водяних насосів.

(4) Рівень звукового тиску на відстані 1 м від агрегату в умовах вільного поля відповідно до стандарту ISO 3744. Режим роботи 1, без водяних насосів.

Технічні характеристики модельного ряду RV (039 - 120)

Типорозмір RV	039	045	050	060	070	080	090	110	120
Теплопродуктивність (EN14511)⁽¹⁾ кВт	51,7	59,0	71,2	80,0	92,5	105,9	120,8	136,1	152,0
Споживана потужність (EN14511)⁽¹⁾ кВт	9,8	11,0	12,5	14,3	16,9	19,4	22,2	24,9	28,3
Коефіцієнт ефективності COP (EN14511)⁽¹⁾ Вт/Вт	5,27	5,36	5,69	5,59	5,47	5,45	5,44	5,46	5,37
Клас енергоефективності за низької температури⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
SCOP низька температура⁽²⁾ кВт·год/кВт·год	5,21	5,52	5,51	5,77	5,60	5,50	5,44	5,44	5,46
ηs,h низька температура⁽²⁾ %	200,4	212,8	212,5	222,9	215,8	212,0	209,4	209,5	210,5
Клас енергоефективності за середньої температури⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
SCOP середня температура⁽²⁾ кВт·год/кВт·год	4,32	4,50	4,51	4,67	4,54	4,51	4,45	4,47	4,48
ηs,h середня температура⁽²⁾ %	164,6	171,8	172,4	178,6	173,4	172,4	170,0	170,8	171,1
Холодопродуктивність (EN14511)⁽³⁾ кВт	42,9	49,0	60,3	67,4	77,5	88,9	101,3	114,3	126,9
Загальна споживана потужність (EN14511)⁽³⁾ кВт	10,0	11,3	12,9	14,7	17,4	19,9	22,7	25,5	29,0
EER (EN14511)⁽³⁾ Вт/Вт	4,29	4,33	4,67	4,58	4,45	4,46	4,46	4,48	4,37
Потужність вільного охолодження (Free Cooling)⁽⁴⁾ кВт	22,8	22,9	36,0	36,3	36,6	49,3	71,0	72,4	73,5
Електроживлення В/ф/Гц	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Піковий струм А	111,0	132,0	140,0	143,0	199,0	208,0	259,0	265,0	312,0
Макс. споживаний струм А	32,0	42,0	44,0	50,0	59,0	68,0	74,0	80,0	88,5
Компресори / Контури кількість	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/1	2/1
Ступені регулювання потужності кількість	2	2	2	2	2	2	2	2	2
Холодоагент тип	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Потенціал глобального потепління (GWP)	2088	2088	2088	2088	2088	2088	2088	2088	2088
Заправка холодоагентом кг	5,0	5,0	7,0	7,0	7,5	9,0	10,0	15,0	15,0
Еквівалент заправки CO₂ т	10,4	10,4	14,6	14,6	15,7	18,8	20,9	31,3	31,3
Звукова потужність⁽⁵⁾ дБ (А)	71	77	77	78	79	80	83	85	87
Звуковий тиск⁽⁶⁾ дБ (А)	55	61	61	62	63	64	66	68	70

Технічні характеристики модельного ряду RV (130 - 320)

Типорозмір RV	130	152	162	190	210	240	260	300	320
Теплопродуктивність (EN14511)⁽¹⁾ кВт	169,2	195,0	222,1	243,8	271,3	306,9	342,2	390,9	439,4
Споживана потужність (EN14511)⁽¹⁾ кВт	31,6	36,8	41,0	45,1	51,0	57,3	63,6	72,5	81,4
Коефіцієнт ефективності COP (EN14511)⁽¹⁾ Вт/Вт	5,35	5,29	5,41	5,40	5,32	5,35	5,38	5,39	5,39
Клас енергоефективності за низької температури⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
SCOP низька температура⁽²⁾ кВт·год/кВт·год	5,42	5,49	5,64	5,47	5,45	5,47	5,51	5,55	5,49
ηs,h низька температура⁽²⁾ %	208,8	211,7	217,6	210,6	209,9	210,6	212,5	214,1	211,6
Клас енергоефективності за середньої температури⁽²⁾	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++	A+++
SCOP середня температура⁽²⁾ кВт·год/кВт·год	4,50	4,53	4,62	4,53	4,54	4,55	4,58	4,60	4,59
ηs,h середня температура⁽²⁾ %	171,8	173,0	176,7	173,2	173,5	173,9	175,0	175,8	175,4
Холодопродуктивність (EN14511)⁽³⁾ кВт	141,2	163,6	187,4	205,1	226,9	257,3	287,4	328,1	368,5
Загальна споживана потужність (EN14511)⁽³⁾ кВт	32,3	37,8	42,2	46,3	52,4	58,8	65,2	74,3	83,4
EER (EN14511)⁽³⁾ Вт/Вт	4,37	4,32	4,44	4,43	4,33	4,37	4,40	4,41	4,41
Потужність вільного охолодження (Free Cooling)⁽⁴⁾ кВт	74,1	93,1	94,0	128,2	129,6	130,9	163,0	164,4	203,0
Електроживлення В/ф/Гц	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Піковий струм А	320,5	358,5	375,4	333,0	345,0	400,5	417,5	472,4	506,2
Макс. споживаний струм А	97,0	113,9	130,8	148,0	160,0	177,0	194,0	227,8	261,6
Компресори / Контури кількість	2/1	2/1	2/1	4/2	4/2	4/2	4/2	4/2	4/2
Ступені регулювання потужності кількість	2	2	2	4	4	4	4	4	4
Холодоагент тип	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Потенціал глобального потепління (GWP)	2088	2088	2088	2088	2088	2088	2088	2088	2088
Заправка холодоагентом кг	15,0	15,0	15,0	20,0	20,0	30,0	30,0	34,0	34,0
Еквівалент заправки CO₂ т	31,3	31,3	31,3	41,8	41,8	62,6	62,6	71,0	71,0
Звукова потужність⁽⁵⁾ дБ (А)	88	88	88	86	88	90	91	91	91
Звуковий тиск⁽⁶⁾ дБ (А)	71	71	71	69	71	73	74	74	74

Показники вказані для наступних умов:
(1) Опалення: температура води для споживача 30/35°C, температура води джерела 10/7°C.
(2) Середні умови, змінні - Регламент ЄС 811/2013.
(3) Охолодження: температура води для споживача 12/7°C, температура води джерела 30/35°C.
(4) Вільне охолодження (Free Cooling): температура води для споживача 10°C, температура води джерела 20°C, компресори ВИМКН.
(5) Рівень звукової потужності відповідно до ISO 3744. Режим роботи 1, без водяних насосів.
(6) Рівень звукового тиску на відстані 1 м від агрегату в умовах вільного поля відповідно до ISO 3744. Режим роботи 1, без водяних насосів.

Режим роботи:

60°C
Тепловий насос Emicon

Теплопродуктивність:

50 - 440 кВт
Тепловий насос Emicon

Холодоагент:

R410A
Тепловий насос Emicon

РАМА

Усі установки виготовлені з гарячеоцинкованої листової сталі, пофарбованої поліуретановою порошковою емаллю та запеченої при температурі 180°C для забезпечення максимального захисту від корозії. Рама є самонесучою конструкцією зі знімними панелями. Усі гвинти та заклепки, що використовуються, виготовлені з нержавіючої сталі. Стандартний колір установок — RAL 9018.

КОНТУР ХОЛОДОАГЕНТУ

Як холодоагент використовується R410A. Контур холодоагенту зібраний із компонентів міжнародно визнаних виробників, при цьому всі операції паяння та зварювання виконані відповідно до вимог ISO 97/23. Кожен контур холодоагенту є повністю незалежним від іншого, внаслідок чого будь-яка несправність або аварійний стан одного контуру не впливає на роботу іншого. Контур холодоагенту включає: оглядове скло, фільтр-осушувач, терморегулювальний клапан із зовнішнім вирівнюванням тиску, сервісні клапани Schrader для технічного обслуговування та контролю, а також запобіжний пристрій захисту від надлишкового тиску для відповідності вимогам PED.

КОМПРЕСОРИ

Використовуються високопродуктивні спіральні компресори, що мають спеціальну конструкцію спіралі, яка підвищує ефективність холодильного циклу при низькій температурі джерела. Усі компресори оснащені нагрівачем картера та тепловим захистом від перевантаження за допомогою пристрою Klixon, вбудованого в обмотку двигуна. Компресори встановлені в окремому відсіку, що дозволяє проводити їх технічне обслуговування навіть під час роботи установки. Доступ до цього відсіку здійснюється через передню панель агрегату. Нагрівач картера постійно перебуває під напругою, коли компресор знаходиться в режимі очікування.

ТЕПЛООБМІННИК ДЖЕРЕЛА ТЕПЛА

Теплообмінники джерела тепла є паяними пластинчастими теплообмінниками та виготовлені з нержавіючої сталі AISI 316. Починаючи з типорозміру 039 і до типорозміру 162 теплообмінники виконані одноконтурними, а починаючи з типорозміру 190 усі теплообмінники є двоконтурними з перехресним рухом потоків. Використання такого типу теплообмінників значно зменшує заправку установки холодоагентом порівняно з традиційними кожухотрубними випарниками та підвищує ефективність роботи холодильного циклу. Теплообмінники теплоізольовані на заводі-виробнику гнучким матеріалом із закритою комірчастою структурою та захищені датчиком температури, який використовується як система захисту від замерзання.

ТЕПЛООБМІННИК

Теплообмінник являє собою паяний пластинчастий теплообмінник, виготовлений з нержавіючої сталі AISI 316. Починаючи з типорозміру 039 до типорозміру 162 теплообмінники мають один водяний контур, а починаючи з типорозміру 190 вони виконані двоконтурними та працюють за схемою «перехресний потік». Усі установки оснащуються субохолоджувачем для підвищення ефективності холодильного циклу. Теплообмінники сторони споживача ізолюються на заводі-виробнику гнучким теплоізоляційним матеріалом із закритою комірчастою структурою.

МІКРОПРОЦЕСОРИ

Усі установки стандартно оснащуються мікропроцесорним керуванням. Мікропроцесор виконує такі функції: контроль температури води, захист від замерзання, контроль часових параметрів роботи компресора, автоматичну послідовність запуску компресора, скидання аварійних сигналів, безпотенційний контакт для передачі сигналу загальної аварії на віддалену систему, індикацію аварійних повідомлень та світлодіодну індикацію режимів роботи. За необхідності, як додаткова опція, мікропроцесор може бути налаштований для підключення до системи диспетчеризації будівлі BMS, що забезпечує можливість дистанційного керування та моніторингу. Технічний відділ може спільно із замовником обговорити та оцінити можливі рішення з використанням протоколів зв’язку MODBUS.

ЕЛЕКТРИЧНА ШАФА

Електрична шафа виготовлена відповідно до вимог стандартів електромагнітної сумісності CEE EN60204. Доступ до шафи забезпечується шляхом зняття передньої панелі установки. Усі установки стандартно комплектуються такими компонентами: головний вимикач, теплові реле захисту насосів та вентиляторів, запобіжники компресорів, автоматичні вимикачі кола керування, контактори компресорів, контактори вентиляторів та контактори насосів.

Клемна колодка має безпотенційні контакти для дистанційного вмикання та вимикання установки, перемикання режимів літо/зима (лише для реверсивних моделей) та передачі сигналу загальної аварії. Для всіх трифазних установок стандартно встановлюється реле контролю послідовності фаз, яке відключає живлення у випадку неправильного чергування фаз. Такий захист необхідний, оскільки спіральні компресори можуть бути пошкоджені у разі обертання в неправильному напрямку.

ПРИСТРОЇ КОНТРОЛЮ ТА ЗАХИСТУ

Усі установки оснащуються наступними пристроями контролю та захисту: датчиками температури на вході та виході теплообмінника сторони споживача, датчиками температури на вході та виході теплообмінника джерела тепла, реле високого тиску з ручним скиданням, реле низького тиску з автоматичним скиданням, запобіжним клапаном високого тиску, системою теплового захисту компресора від перевантаження, системою теплового захисту насоса від перевантаження (за наявності), а також реле контролю потоку через теплообмінник джерела тепла.

Геотермальний тепловий насос - сучасне енергоефективне рішення для опалення та гарячого водопостачання

Геотермальний тепловий насос - це високоефективне обладнання, яке використовує стабільну теплову енергію ґрунту або підземних вод для забезпечення опалення, охолодження та гарячого водопостачання. На відміну від традиційних систем опалення, геотермальні теплові насоси забезпечують значне зниження енергоспоживання та стабільну роботу незалежно від зовнішніх погодних умов.

Що таке геотермальний тепловий насос?

Геотермальний тепловий насос - це система, яка використовує низькопотенційну теплову енергію землі або підземних вод і перетворює її у корисну енергію для опалення будівель. Основною перевагою таких систем є стабільна температура джерела тепла протягом усього року.

Такі системи широко застосовуються у приватних будинках, комерційних будівлях, промислових об’єктах, готелях, лікарнях та інших об’єктах, де необхідна стабільна та економічна система опалення.

Принцип роботи геотермального теплового насоса

Тепло забирається з ґрунту або підземної води через геотермальний контур
Холодоагент випаровується у випарнику, поглинаючи тепло
Компресор підвищує температуру та тиск холодоагенту
Конденсатор передає тепло в систему опалення
Цикл повторюється безперервно з високою ефективністю

Основні переваги геотермальних теплових насосів

Енергоефективність

до 400%

Джерело енергії

Ґрунт

Робота

24/7

Ресурс

20+ років

Шум

Мінімальний

Екологічність

CO₂ мінімум

Де застосовуються геотермальні теплові насоси?

Приватні будинки

Економічне опалення та гаряче водопостачання.

Комерційні будівлі

Офіси, бізнес-центри та ТРЦ.

Промисловість

Стабільне теплопостачання виробництв.

Готелі

Централізовані системи опалення та ГВП.

Чому обирають геотермальні теплові насоси?

Геотермальні теплові насоси дозволяють суттєво знизити витрати на опалення, зменшити залежність від традиційних енергоносіїв та забезпечити стабільний комфорт у будь-який сезон. Це довгострокове інженерне рішення з високою ефективністю та мінімальними експлуатаційними витратами.
