Чилер абсорбційний - ДАЛГАКИРАН
Абсорбційна
холодильна
машина 16JLH 100-4500 кВт

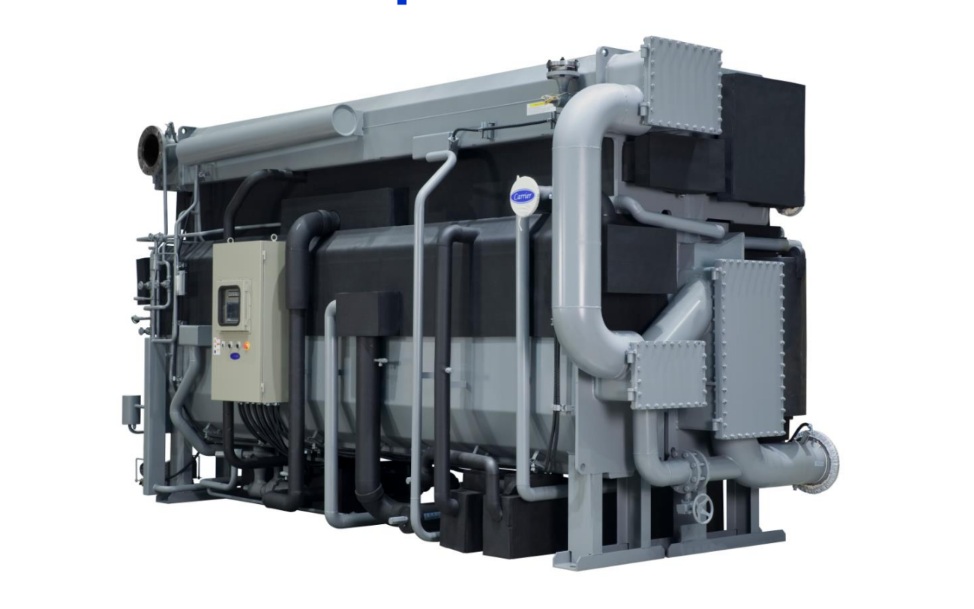

Абсорбційна холодильна машина АБХМ 100-4500 кВт, отримайте найкраще інженерне рішення для промислового охолодження з високою холодопродуктивністю надійною роботою та професійним супроводом на всіх етапах.
Компактна абсорбційна холодильна машина
- Компактна конструкція – зменшені габарити порівняно з іншими холодильними машинами на ринку.
- Придатність для обмежених просторів – оптимальне рішення для об’єктів зі складними умовами монтажу.
- Економія на транспортуванні – компактне компонування дозволяє ефективне завантаження та логістику.
До приблизно 1475 кВт холодопродуктивності можна розмістити у 12-метровому відкритому контейнері. - Гнучка адаптація параметрів роботи – широкий діапазон температур та режимів експлуатації.
Можливість роботи з гарячою водою до 120/65 °C (одноступенева система з подвійним температурним підсиленням).
Мінімальна температура охолоджувальної води: 20 °C.
Мінімальна температура охолодженої води: 5 °C. - Робочий тиск – стандартно 1,0 МПа, опційно 1,6 / 2,0 МПа.
- Індивідуальне виконання теплообмінників – можливість зміни матеріалів труб і товщини стінки відповідно до вимог замовника.

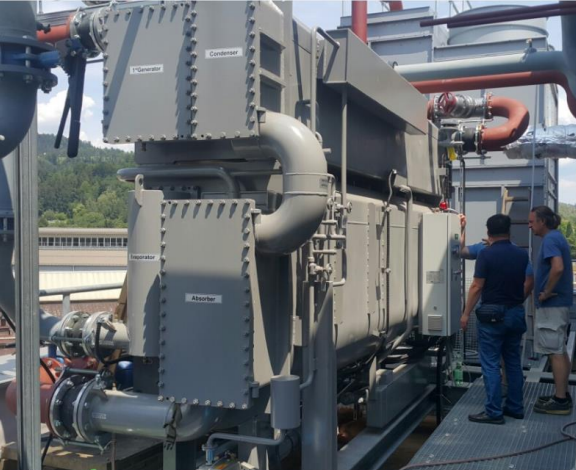

- Можливість зовнішнього встановлення – виконання для роботи на відкритому повітрі.
- Адаптація під промислові процеси – гнучке інженерне проєктування під конкретні задачі виробництва.
- Простота експлуатації та обслуговування – інтуїтивна система керування на базі мікропроцесора з простим інтерфейсом.
Передбачено ізоляційні клапани насосів, зручні водяні камери та автоматизовану систему продувки. - Низький рівень шуму – рівень звукового тиску менше 75 дБ(А) за стандартом ARI 575.
Можливість встановлення поблизу робочих і житлових зон. - Автоматична система видалення неконденсованих газів – забезпечує стабільну роботу без частого сервісного втручання.
- Захист від кристалізації – автоматичний контроль концентрації розчину та цикл розбавлення після зупинки.
- Перевірена надійність – понад 2000 встановлень у світі (Німеччина, Австрія, Чехія, Австралія, Хорватія).
- Виробнича потужність – до 40 одиниць на місяць, понад 500 одиниць на рік.
Оцінка холодопродуктивності:
Одноступенева абсорбційна холодильна машина
- Тип: одноступенева абсорбційна холодильна машина
- Температура гарячої води на вході/виході: 95 → 80 °C
- COP (коефіцієнт продуктивності): 0,82
- Допоміжний цикл: відсутній
Одноступенева абсорбційна система з подвійним температурним підсиленням
- Тип: одноступенева абсорбційна холодильна машина (Double Lift технологія)
- Температура гарячої води на вході/виході: 95 → 55 °C
- COP (коефіцієнт продуктивності): 0.73
- Допоміжний цикл: присутній
Абсорбент:
LiBr
Чилери абсорбційні
Холодопродуктивність:
100-4500 кВт
Чилери абсорбційні

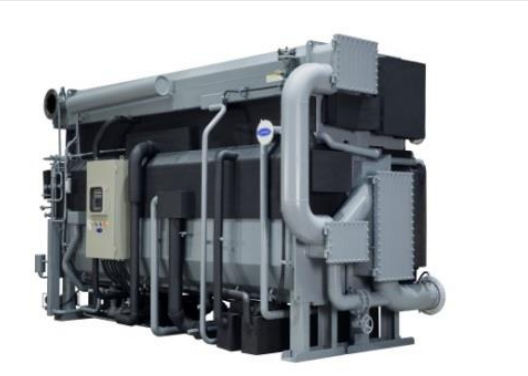

Абсорбційна холодильна машина АБХМ чилер 16JLH
Номінальна холодопродуктивність: 100–4500 кВт.
Абсорбційні чилери Carrier 16JLH призначені для виробництва холодної води з використанням вторинного тепла, що утворюється в промислових процесах і когенераційних системах.
- Широкий модельний ряд – холодопродуктивність від 100 до 4500 кВт.
- Відсутність HFC-холодоагентів – екологічно безпечне рішення без використання HFC.
- Робота від гарячої води – коефіцієнт продуктивності COPr до 0.78.
- Використання вторинного тепла – система спеціально розроблена для охолодження у випадках, коли доступне низькопотенційне тепло або гаряча вода як джерело енергії.
- Мінімальне споживання електроенергії – абсорбційні чилери дозволяють забезпечити критичні навантаження охолодження при мінімальному споживанні електричної енергії.
- Зменшення потужності резервних генераторів – у порівнянні з електричними чилерами потрібні менші аварійні генератори.
- Озонобезпечна технологія – система не використовує хлорвмісні холодоагенти та є безпечною для озонового шару.
- Зниження впливу на глобальне потепління – значне скорочення споживання електроенергії дозволяє мінімізувати викиди парникових газів.
- Екологічно безпечний інгібітор розчину – використовувані інгібітори не мають негативного впливу на навколишнє середовище.
- Безшумна та безвібраційна робота – відсутність механічних рухомих частин забезпечує дуже тиху роботу агрегату.
- Компактна конструкція – застосування високоефективних поверхонь теплообміну дозволило зменшити площу встановлення обладнання.
- Високоефективна та компактна абсорбційна холодильна машина
- Висока енергоефоктивність абсорбційної холодильної машини
- Гнучка адаптація відповідно до вимог замовника
- Просте технічне обслуговування та експлуатація
- Спільна розробка на основі глобальної стратегії Carrier
- Тиха робота
- Перевірена ринком якість та надійність
- Абсорбційна холодильна машина найвищої якості
- Автоматична та високоефективна система видалення неконденсованих газів (Purging System)
- Захист від кристалізації
🧠 Інтелектуальна система керування та захисту
- Функція експертної самодіагностики – забезпечує постійний моніторинг робочих параметрів, прогнозування стану чилера та підтримання стабільної роботи обладнання.
- Прогнозне технічне обслуговування – система надає інформацію для своєчасного сервісного обслуговування та запобігання можливим несправностям.
- Система керування Carrier – сучасна система автоматичного керування для точного контролю всіх режимів роботи чилера.
- Швидке цифрове PID-регулювання – забезпечує високоточну стабілізацію температури холодної або гарячої води, швидко реагує на зміну теплового навантаження та підтримує стабільну температуру для інтелектуальних систем кондиціонування будівель.
- Високоефективна система видалення неконденсованих газів – підтримує необхідний робочий тиск і зменшує потребу в технічному обслуговуванні до однієї операції очищення за сезон при цілорічній експлуатації.
- Керування відкриттям клапана гарячої води – забезпечує точне регулювання подачі гарячої води відповідно до режиму роботи агрегату.
- Розширення безпечної робочої зони – система забезпечує стабільну та безпечну роботу чилера у широкому діапазоні експлуатаційних умов.
- Захист від кристалізації – запобігає утворенню кристалів у робочому розчині та підвищує надійність експлуатації обладнання.
Одноступенева абсорбційна машина тип «гаряча вода»
Одноступенева абсорбційна машина з двоступеневою регенерацією, тип «гаряча вода»

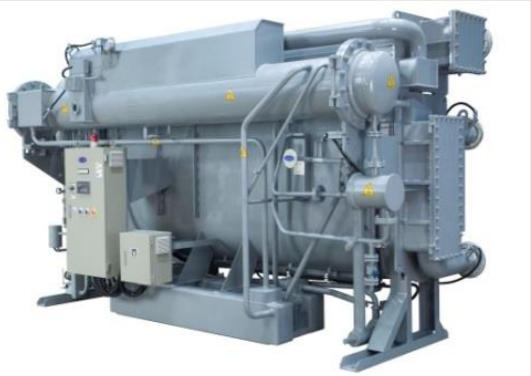

Абсорбційна холодильна машина парового типу

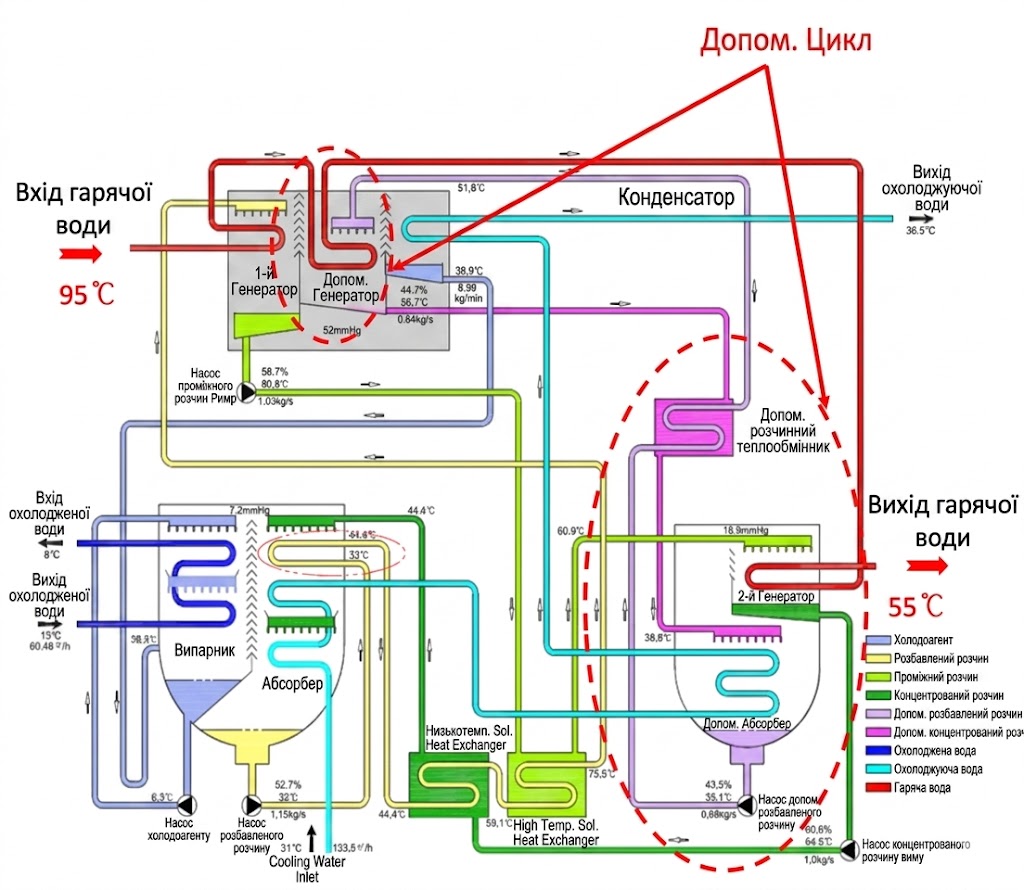

Базовий цикл одноступеневої абсорбційної холодильної машини p двоступеневою регенерацією
Двоступенева абсорбційна холодильна машина з тепловим приводом від гарячої води має основний цикл та допоміжний цикл.
Охолоджена вода охолоджується в випарнику, а випарений холодоагент поглинається концентрованим розчином, який надходить із другого генератора. Концентрований розчин перетворюється на розбавлений розчин, при цьому тепло поглинається охолоджувальною водою.
Розбавлений розчин в абсорбері надходить до першого генератора через низькотемпературний теплообмінник та високотемпературний теплообмінник, і гаряча вода з температурою 95°C нагріває розбавлений розчин, внаслідок чого утворюється пар холодоагенту.
Розчин абсорбенту в першому генераторі стає проміжним розчином і надходить до другого генератора через високотемпературний теплообмінник.
Проміжний розчин у другому генераторі нагрівається гарячою водою, і утворюється пар холодоагенту.
Випарений холодоагент із другого генератора поглинається розчином абсорбенту в допоміжному абсорбері та перетворюється на допоміжний розбавлений розчин.
Допоміжний розбавлений розчин подається до допоміжного генератора через допоміжний теплообмінник, де розчин нагрівається зворотною гарячою водою з другого генератора і перетворюється на допоміжний концентрований розчин. Допоміжний концентрований розчин повертається до допоміжного абсорбера через допоміжний теплообмінник.
Пари холодоагенту, які утворюються в першому генераторі та допоміжному генераторі, конденсуються в конденсаторі і далі надходять до випарника. Тепло, що виділяється в конденсаторі, поглинається охолоджувальною водою.
Базовий цикл одноступеневої абсорбційної холодильної машини (Single Effect ABS Chiller)
Одноступенева абсорбційна холодильна машина складається з випарника, абсорбера, конденсатора, генератора на пару або гарячу воду, теплообмінника розчину, насосів холодоагенту та розчину, системи продувки, системи керування та допоміжних елементів.
Як холодоагент використовується вода, що циркулює в ємностях, які підтримуються при низькому абсолютному тиску (вакуумі). У режимі охолодження машина працює за принципом того, що за умов вакууму вода кипить при низькій температурі.
У цьому випадку вода кипить приблизно при температурі 4,4°C, таким чином охолоджуючи охолоджену воду, що циркулює через трубки випарника. Для покращення теплообміну використовується насос холодоагенту, який забезпечує циркуляцію води по поверхні труб випарника.
Для забезпечення безперервного процесу охолодження пара холодоагенту повинна постійно видалятися у міру її утворення. Для цього використовується розчин броміду літію, який має високу здатність поглинати водяну пару. У процесі роботи цей розчин поступово розбавляється, що зменшує його здатність до абсорбції.
Насос розчину перекачує слабкий (розбавлений) розчин до генератора, де він знову концентрується шляхом подачі низьконапірної пари або гарячої води низької температури у трубний простір генератора, що призводить до випаровування раніше поглинутої води.
Насос із частотно-регульованим приводом автоматично підтримує оптимальний потік розчину до генератора при всіх режимах роботи для забезпечення максимальної ефективності.
Водяна пара, що утворюється в корпусі генератора, надходить до конденсатора, де охолоджується та переходить у рідкий стан. Після цього холодоагент повертається до випарника для початку нового циклу.
Для відведення тепла з установки відносно холодна вода з градирні або іншого джерела спочатку подається через трубки абсорбера для відведення теплоти пароутворення. Далі ця вода подається через трубки конденсатора.
Сильний (відновлений, концентрований) розчин із генератора повертається до абсорбера для початку нового циклу.
З метою підвищення ефективності концентрований розчин із генератора проходить через теплообмінник розчину, де попередньо підігріває слабкий розчин, одночасно сам охолоджується перед поверненням до абсорбера.
Абсорбційна холодильна машина АБХМ - енергоефективне рішення для промислового охолодження
Абсорбційна холодильна машина (АБХМ) - це сучасне промислове обладнання для виробництва холоду, яке використовує теплову енергію замість традиційного компресора. АБХМ дозволяє ефективно використовувати пару, гарячу воду, природний газ або вторинне тепло технологічних процесів, значно знижуючи витрати на електроенергію.
Що таке АБХМ?
Абсорбційна холодильна машина — це тип чиллера, який працює за принципом абсорбційного циклу охолодження. Найчастіше в якості робочої пари використовуються вода та бромід літію. На відміну від компресорних холодильних машин, АБХМ не потребує потужного електричного компресора, а основним джерелом енергії виступає тепло.
Такі системи широко застосовуються на промислових підприємствах, ТЕЦ, харчових виробництвах, хімічних заводах, фармацевтичних підприємствах, у дата-центрах та великих комерційних об’єктах.
Принцип роботи абсорбційної холодильної машини
Робота АБХМ базується на процесах випаровування, абсорбції та регенерації робочого розчину. Система складається з генератора, конденсатора, випарника, абсорбера та теплообмінників.
- У генератор подається теплова енергія від пари, гарячої води або газового пальника
- Холодоагент випаровується та переходить у конденсатор
- Після конденсації вода надходить у випарник, де створюється холод
- Абсорбер поглинає пари холодоагенту за допомогою розчину броміду літію
- Далі цикл повторюється без використання електричного компресора
Основні переваги АБХМ
Мінімальне електроспоживання
до -90%
Джерело енергії
Тепло
Низький рівень шуму
Без компресора
Тривалий ресурс
20+ років
Надійність
24/7
Екологічність
Без фреонів
Переваги використання абсорбційних чиллерів
- Використання надлишкового тепла виробництва
- Суттєве зниження навантаження на електромережу підприємства
- Стабільна робота при великих теплових навантаженнях
- Мінімальна кількість рухомих елементів
- Низький рівень вібрації та шуму
- Можливість інтеграції з когенераційними установками
- Ефективна робота у системах тригенерації
- Зниження експлуатаційних витрат
- Висока надійність у безперервному виробництві
Де застосовуються АБХМ?
Харчова промисловість
Охолодження технологічних процесів, виробничих ліній та оборотної води.
Хімічні підприємства
Використання вторинного тепла для виробництва холоду.
ТЕЦ та енергетика
Робота у складі когенераційних та тригенераційних систем.
Дата-центри
Енергоефективне охолодження серверних приміщень.
Фармацевтика
Стабільне підтримання температурних режимів виробництва.
ТРЦ та бізнес-центри
Центральні системи кондиціонування великих будівель.
Порівняння АБХМ та компресорного чиллера
| Параметр | АБХМ | Компресорний чиллер |
|---|---|---|
| Джерело енергії | Тепло / пара / гаряча вода | Електроенергія |
| Споживання електроенергії | Низьке | Високе |
| Рівень шуму | Мінімальний | Середній / високий |
| Рухомі елементи | Мінімум | Компресор |
| Експлуатаційні витрати | Низькі | Вищі |
| Оптимальна сфера | Промисловість, ТЕЦ | Універсальне використання |
Типи абсорбційних холодильних машин
- Одноступеневі АБХМ
- Двоступеневі АБХМ
- Парові абсорбційні чиллери
- Газові абсорбційні холодильні машини
- АБХМ на гарячій воді
- Системи тригенерації
Чому підприємства обирають АБХМ?
Сучасні підприємства все частіше переходять на енергоефективні системи охолодження через високу вартість електроенергії та необхідність оптимізації виробничих витрат. Абсорбційна холодильна машина дозволяє перетворювати надлишкове тепло у корисний холод, що особливо актуально для заводів із безперервними технологічними процесами.
Використання АБХМ також допомагає підвищити енергоефективність підприємства, знизити навантаження на електромережі та скоротити викиди CO₂. Завдяки мінімальній кількості рухомих елементів обладнання має високий ресурс та потребує менших витрат на сервісне обслуговування.
Абсорбційні холодильні машини для промисловості України
В умовах високих тарифів на електроенергію та необхідності стабільного охолодження технологічних процесів абсорбційні чиллери стають одним із найбільш перспективних рішень для української промисловості. АБХМ дозволяють ефективно використовувати вторинне тепло, підвищувати енергоефективність виробництва та забезпечувати надійне охолодження великих об’єктів.
Такі системи особливо ефективні для підприємств харчової, хімічної, фармацевтичної, металургійної та енергетичної галузі, де є доступ до пари, гарячої води або технологічного тепла.
Сфери застосування абсорбційних чилерів АБХМ:
Торгівельні центри
Кондиціювання повітря
Охолодження процесів
Охолодження дата центрів
