Промисловий
тепловий

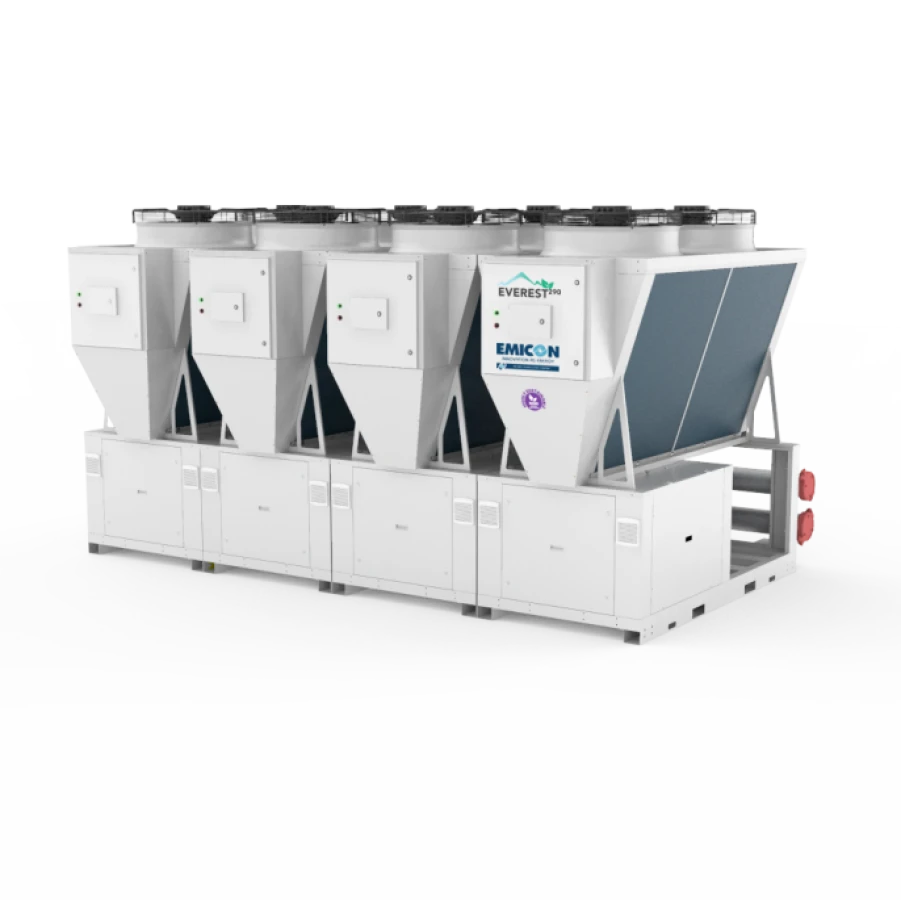

насос Everest290 повітря вода

Промисловий тепловий насос повітря вода для обігріву та охолодження, отримайте найкраще інженерне рішення для промислового обігріву з високою тепловою продуктивністю надійною роботою та професійним супроводом на всіх етапах.

Комерційна презентація

🔥 Високотемпературні теплові насоси повітря-вода EVEREST R290 PAE WA Kp

EVEREST R290 PAE WA Kp - це модульні моноблочні теплові насоси повітря-вода для зовнішнього монтажу, спеціально розроблені для роботи в системах опалення з двотрубною схемою. Серія призначена для житлових, комерційних та промислових об'єктів, де необхідне виробництво гарячої води високої температури при максимально можливому рівні енергоефективності.

Завдяки використанню сучасних технологій та високоякісних компонентів обладнання забезпечує стабільну роботу навіть у складних кліматичних умовах. Теплові насоси цієї серії оптимізовані саме для режиму нагріву та демонструють високі сезонні показники ефективності протягом усього року.

Установки здатні працювати при температурі зовнішнього повітря до -20°C та забезпечувати виробництво гарячої води температурою до 65°C. Це дозволяє використовувати обладнання не лише в низькотемпературних системах опалення, а й у системах із підвищеними вимогами до температури теплоносія.

Конструкція агрегатів розроблена таким чином, щоб мінімізувати габарити обладнання без втрати продуктивності. Компактне виконання спрощує монтаж на об'єктах із обмеженим простором та дозволяє ефективно використовувати доступну площу.

У теплових насосах застосовуються високоефективні спіральні компресори Scroll, оптимізовані для роботи при високих ступенях стиснення. Компресори працюють у тандемній конфігурації та взаємодіють із системою електронного керування повітряним потоком на стороні джерела тепла, що забезпечує точне регулювання продуктивності та високу сезонну ефективність.

Серія використовує природний холодоагент R290 (пропан), який належить до екологічно безпечних вуглеводнів. Він не руйнує озоновий шар, має практично нульовий потенціал глобального потепління та забезпечує відмінні термодинамічні характеристики, що дозволяють досягати дуже високих показників енергоефективності.

Усі теплові насоси постачаються повністю зібраними та протестованими на заводі. Холодильний контур заправлений холодоагентом і морозостійкою оливою, тому після доставки на об'єкт необхідно лише встановити обладнання та виконати підключення до гідравлічної системи й електроживлення.

Основні характеристики

Тип обладнання - реверсивний тепловий насос повітря-вода для зовнішнього монтажу.
Конструкція - модульне моноблочне виконання для швидкого встановлення та введення в експлуатацію.
Робочий режим - високоефективне опалення та виробництво гарячої води.
Температура зовнішнього повітря - стабільна робота при температурах до -20°C.
Температура гарячої води - до 65°C.
Компресори - високоефективні спіральні компресори Scroll для високих ступенів стиснення.
Керування продуктивністю - електронне регулювання повітряного потоку для підвищення сезонної ефективності.
Холодоагент - природний R290 (пропан) з мінімальним впливом на навколишнє середовище.
Заводська готовність - обладнання постачається повністю протестованим та готовим до монтажу.
Холодопродуктивність - від 105 кВт.
Теплова потужність - від 88 кВт.

Сертифікат відповідності гігієнічним нормам.

Оцінка теплопродуктивності:

Режим роботи:

65°C
Промисловий тепловий насос

Теплопродуктивність:

80 кВт- модуль
Промисловий тепловий насос

Холодоагент:

R290 пропан
Промисловий тепловий насос

РАМА

Міцна та компактна конструкція складається з основи та рами, виготовлених із товстостінних елементів з оцинкованої сталі, з'єднаних між собою оцинкованими сталевими заклепками. Усі оцинковані сталеві елементи, розташовані зовні установки, додатково захищені порошковим полімерним покриттям, нанесеним методом термічного запікання, кольору RAL 7035.

Основа установки спроєктована таким чином, щоб забезпечити можливість транспортування та переміщення стандартними вантажопідіймальними засобами та вилковими навантажувачами.

Холодильний контур (за винятком теплообмінника джерела тепла) є повністю герметичним та ізольованим від інших внутрішніх відсіків установки.

Усередині установки також встановлено датчик витоку холодоагенту. У разі спрацювання аварійного сигналу високого рівня від датчика живлення всього обладнання автоматично вимикається, за винятком витяжних вентиляторів ATEX, які запускаються для видалення потенційно вибухонебезпечної атмосфери з внутрішнього об'єму установки.

КОМПРЕСОРИ

Компресори спеціально розроблені для роботи з холодоагентом R290 та виконані за спіральною технологією Scroll з орбітальними спіралями. Їх конструкція оптимізована для роботи теплового насоса та експлуатації при високих ступенях стискання.

Компресори встановлюються за тандемною схемою та монтуються на гумових віброізоляторах для зниження передачі вібрацій на корпус установки.

Компресори оснащені електродвигунами прямого пуску, охолодження яких здійснюється всмоктуваним газоподібним холодоагентом.

Кожен компресор обладнаний вбудованим термісторним захистом з ручним скиданням, який забезпечує надійний захист від перевантаження.

Компресори заправлені мастилом типу PAG та оснащені електричними нагрівачами картера. Клемна коробка компресора має ступінь захисту IP54.

Вбудований мікропроцесор здійснює керування запуском та зупинкою компресорів, завдяки чому регулюється теплопродуктивність або холодопродуктивність установки відповідно до поточного навантаження.

ТЕПЛООБМІННИК

Теплообмінник виконаний у вигляді одноконтурного пластинчастого теплообмінника з нержавіючої сталі.

Для мінімізації теплових втрат теплообмінник ізольований товстим шаром гнучкого теплоізоляційного матеріалу із закритою комірчастою структурою, стійкого до впливу ультрафіолетового випромінювання.

Випарник також обладнаний захисним реле протоку на водяній стороні, яке блокує роботу установки у разі недостатньої витрати води через теплообмінник.

ТЕПЛООБМІННІ СЕКЦІЇ

Теплообмінні секції виготовлені з мікрооребрених мідних трубок, розташованих у шаховому порядку та механічно розвальцьованих у пакет алюмінієвого оребрення з гідрофільним покриттям.

Геометрія ребер спеціально розроблена для забезпечення максимальної ефективності теплообміну та стабільної роботи обладнання в широкому діапазоні експлуатаційних умов.

Інноваційна технологія mini-channel, окрім забезпечення високої ефективності теплопередачі, дозволяє зменшити заправку холодоагентом до мінімально необхідного рівня для коректної роботи установки.

Максимально допустимий робочий тиск на стороні холодоагенту в теплообмінних секціях становить 31 бар надлишкового тиску.

ВЕНТИЛЯТОРИ

Використовуються осьові вентилятори із зовнішнім ротором, безпосередньо з’єднаним із трифазним електронно-комутованим двигуном (EC). Вентилятори забезпечують можливість безперервного регулювання швидкості обертання за допомогою сигналу 0-10 В, який повністю контролюється мікропроцесором установки.

Алюмінієві лопаті аеродинамічного профілю спеціально спроєктовані для запобігання виникненню турбулентності в зоні відриву повітряного потоку, що дозволяє досягати максимальної ефективності роботи при мінімальному рівні шуму.

Кожен вентилятор оснащений захисною решіткою з оцинкованої сталі, яка після виготовлення додатково фарбується для підвищення стійкості до корозії та впливу навколишнього середовища.

Завдяки більш точному регулюванню витрати повітря забезпечується стабільна робота установки при температурі зовнішнього повітря до -20 °C.

ХОЛОДИЛЬНИЙ КОНТУР

Холодильний контур включає:

чотириходовий реверсивний клапан циклу;
ресивер рідкого холодоагенту;
сепаратор рідина - газ;
електронні терморегулюючі клапани, що працюють паралельно;
індикатор протоку та вологості холодоагенту;
фільтр-осушувач;
запобіжний клапан;
реле високого тиску з ручним та автоматичним скиданням;
сервісний клапан для дозаправлення холодоагенту;
антизамерзальний датчик.

Паралельна робота електронних терморегулюючих клапанів забезпечує стабільну експлуатацію установки в усьому робочому діапазоні навантажень.

ГІДРАВЛІЧНИЙ КОНТУР

Гідравлічний контур оснащений відцентровим електронасосом двополюсного виконання. Насос забезпечує циркуляцію води всередині установки.

Зворотний клапан запобігає рециркуляції води через установку у випадку зупинки насоса або при роботі декількох агрегатів на спільному водяному контурі.

Усі водопровідні трубопроводи всередині установки, а також з’єднання типу Victaulic, на заводі ізольовані теплоізоляційним матеріалом необхідної товщини для мінімізації теплових втрат та запобігання утворенню конденсату.

ЕЛЕКТРИЧНА ШАФА

Електрична шафа спроєктована відповідно до вимог європейських стандартів EN 61439-1 та EN 60204.

Конструкція шафи має герметичне виконання та містить усі компоненти системи керування, елементи запуску установки та пристрої теплового захисту електродвигунів, які повністю підключені та протестовані на заводі-виробнику.

Усередині шафи розміщені:

електронна плата мікропроцесора;
клавіатура та дисплей керування;
головний вимикач із блокуванням дверей;
ізолюючий трансформатор допоміжного живлення;
автоматичні вимикачі;
запобіжники;
контактори компресорів;
контактори вентиляторів;
клеми загальної аварії;
клеми дистанційного керування ON/OFF;
пружинна клемна колодка кіл керування;
інтерфейси для підключення до систем BMS.

У разі відсутності вентиляції в компресорному відсіку система безпеки автоматично блокує роботу всіх електричних приводів установки.

Everest 290 - PAE WA 881 Kp
Охолодження ⁽¹⁾
Холодопродуктивність (EN14511)	кВт	105,0
Загальна споживана потужність (EN14511)	кВт	29,6
Загальний номінальний струм	А	55,0
EER (EN14511)	-	3,55
SEER *	-	4,58
Протік води	м³/год	18,0
Втрата тиску	кПа	55,5
Кількість контурів	кільк.	1
Кількість компресорів	кільк.	2
Опалення ⁽²⁾
Теплопродуктивність (EN14511)	кВт	88,2
Загальна споживана потужність (EN14511)	кВт	22,5
Загальний номінальний струм	А	46,3
COP (EN14511)	-	3,92
SCOP ⁽³⁾	-	3,78
Протік води	м³/год	15,3
Втрата тиску	кПа	43,5
Дані холодоагенту R290
Заправка холодоагенту	кг	6,1
Потенціал глобального потепління (GWP)	-	0,02
Еквівалент CO₂ заправки	кг	0,12
Осьові вентилятори ⁽²⁾
Кількість	кільк.	2
Загальна витрата повітря	м³/год	32470
Загальна споживана потужність вентиляторів	кВт	1,54
Загальний струм вентиляторів	А	3,01
Вага
Транспортна вага	кг	835
Експлуатаційна вага	кг	840
Габаритні розміри
Довжина	мм	2560
Глибина	мм	1100
Висота	мм	2450
Акустичні дані
Рівень звукового тиску ⁽⁴⁾	дБ(А)	86,5
Рівень звукової потужності ⁽³⁾	дБ(А)	54,6
Електроживлення
Напруга / Фази / Частота	В/ф/Гц	400/3/50
Загальні електричні дані
Максимальна споживана потужність	кВт	44,0
Максимальний струм	А	79,2
Пусковий струм	А	231,2

* Висока ефективність за низькотемпературного застосування.

Пропановий тепловий насос Everest 290 - PAE WA 881 Kp (R290) - модульна високотемпературна система для промислового опалення

Everest 290 - PAE WA 881 Kp - це модульний повітря-вода тепловий насос на природному холодоагенті R290 (пропан), розроблений для високоефективного промислового та комерційного опалення. Система оптимізована для роботи при низьких температурах зовнішнього повітря до -20°C та здатна забезпечувати подачу гарячої води до 70°C. Завдяки модульній архітектурі установка масштабується до великих систем із каскадом до 10 модулів.

Що таке Everest 290 - PAE WA 881 Kp?

Everest 290 PAE WA 881 Kp - це промисловий модульний тепловий насос повітря-вода з інверторною логікою роботи, який використовує природний холодоагент R290 (пропан) з дуже низьким потенціалом глобального потепління.

Серія WA оптимізована для підвищеної продуктивності в режимі опалення та забезпечує стабільну роботу у системах, де потрібна висока температура теплоносія та надійність у безперервному режимі.

Принцип роботи системи Everest 290

Відбір енергії із зовнішнього повітря через випарник великої площі.
Стиснення природного холодоагенту R290 високоефективними спіральними компресорами.
Передача теплової енергії у водяний контур системи опалення.
Робота при низьких температурах зовнішнього повітря до -20°C.
Виробництво гарячої води до 70°C без додаткових джерел тепла.
Модульне масштабування через каскад до 10 одиниць.

Технічні характеристики Everest 290 - PAE WA 881 Kp

Модель

PAE WA 881 Kp

Серія

Everest 290

Холодоагент

R290 (пропан)

Теплова потужність

≈ 88–112 кВт

Охолодження

≈ 66–105 кВт

Температура води

до 70°C

Температура роботи

до -20°C

Модульність

до 10 одиниць

Застосування Everest 290 PAE WA 881 Kp

Промислові підприємства

Стабільне опалення технологічних процесів та виробничих приміщень.

Комерційні будівлі

Бізнес-центри, офіси та адміністративні комплекси.

Готелі

Централізоване опалення та гаряче водопостачання.

Житлові комплекси

Енергоефективні системи опалення багатоквартирних будинків.

Інфраструктура

Надійні системи теплопостачання великих об’єктів.

Системи каскаду

Масштабовані рішення до 10 модулів для великих теплових навантажень.

Чому обирають Everest 290?

Everest 290 PAE WA 881 Kp обирають за високу ефективність у режимі опалення, можливість роботи з природним холодоагентом R290, модульну масштабованість та стабільну роботу в складних кліматичних умовах.
