Промисловий
тепловий
насос Carrier 230-500 кВт вода-вода

Тепловий насос вода-вода , отримайте найкраще інженерне рішення для промислового обігріву з високою тепловою продуктивністю надійною роботою та професійним супроводом на всіх етапах.

Комерційна презентація

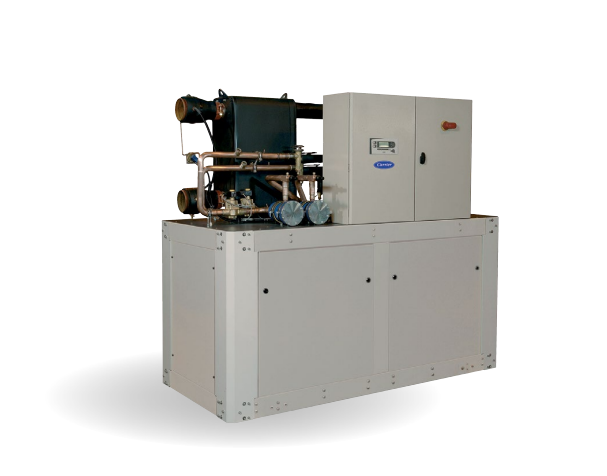

🔥 Тепловий насос вода-вода Carrier AquaSnap® 30WI (260–880 кВт)

Carrier AquaSnap® 30WI — це високоефективний тепловий насос типу вода-вода та холодильна машина з водяним охолодженням конденсатора, розроблена для систем опалення, охолодження та технологічних процесів у комерційних і промислових об'єктах. Серія забезпечує високу енергоефективність, компактні розміри та стабільну роботу протягом усього року.

Нове покоління теплових насосів AquaSnap® 30WI призначене для встановлення у машинних відділеннях або технічних приміщеннях, захищених від атмосферних впливів та низьких температур. Завдяки компактній конструкції обладнання легко інтегрується в нові або існуючі інженерні системи будівель.

Установки оснащуються надійними спіральними компресорами з фіксованою швидкістю обертання та використовують холодоагент R-410A, що забезпечує високу продуктивність як у режимі охолодження, так і в режимі нагріву.

Carrier 30WI підходить для широкого спектра застосувань, включаючи системи кондиціонування повітря, центральне опалення, охолодження виробничих процесів, рекуперацію тепла та технологічне теплопостачання. Завдяки низькому рівню шуму обладнання може використовуватися в будівлях з підвищеними вимогами до акустичного комфорту.

Серія доступна як у виконанні тільки для охолодження, так і у версіях тільки для нагріву з водоохолоджуваним конденсатором, що дозволяє адаптувати обладнання до конкретних вимог об'єкта.

Сфери застосування

Промислові підприємства - системи технологічного охолодження та опалення.
Бізнес-центри - централізовані системи кондиціонування та теплопостачання.
Готелі - опалення, охолодження та гаряче водопостачання.
Логістичні комплекси - підтримання стабільних температурних режимів.
Медичні заклади - системи охолодження та опалення з низьким рівнем шуму.
Торгові центри - комплексне забезпечення кліматичних систем.
Виробничі підприємства - утилізація тепла та технологічні процеси.

Основні характеристики

Тип обладнання - тепловий насос вода-вода та холодильна машина з водяним охолодженням.
Холодопродуктивність - від 220 до 710 кВт.
Теплова потужність - від 230 до 500 кВт.
Холодоагент - R-410A.
Компресор - спіральний (Scroll) з фіксованою швидкістю.
Конденсатор - водоохолоджуваний.
Монтаж - внутрішнє встановлення в технічних приміщеннях.
Енергоефективність - високий сезонний коефіцієнт ефективності.
Рівень шуму - оптимізований для комерційних та громадських будівель.
Конструкція - компактне виконання для економії площі машинного залу.

Версії акустичного виконання

STANDARD - стандартне виконання.
LOW NOISE - версія зі зниженим рівнем шуму та шумоізоляцією компресора.
VERY LOW NOISE - версія з наднизьким рівнем шуму та додатковою звукоізоляцією компресорного відсіку.

Переваги Carrier AquaSnap® 30WI

Висока енергоефективність - мінімізація експлуатаційних витрат.
Компактна конструкція - зручний монтаж у машинних відділеннях.
Надійні спіральні компресори - стабільна та довговічна робота.
Низький рівень шуму - комфортна експлуатація в будівлях різного призначення.
Універсальність застосування - опалення, охолодження та технологічні процеси.
Широкий діапазон потужностей - для середніх та великих об'єктів.

Офіційний статус в Україні

Далгакиран Україна є інтегратором провідних виробників обладнання та пропонує спеціалізовані унікальні рішення на території України. Компанія виконує комплексний підхід до реалізації проєктів, включаючи технічний аудит, інженерне проєктування, підбір обладнання, постачання, монтаж, введення в експлуатацію та сервісне обслуговування.

Завдяки багаторічному досвіду реалізації складних інженерних систем Далгакиран Україна впроваджує сучасні рішення для промислового охолодження, теплопостачання та рекуперації тепла, допомагаючи підприємствам знижувати експлуатаційні витрати та підвищувати енергоефективність виробництва.

Оцінка теплопродуктивності:

Режим роботи:

50°C–85°C
Промисловий тепловий насос

Теплопродуктивність:

230-500 кВт
Промисловий тепловий насос

Холодоагент:

R-410A
Промисловий тепловий насос

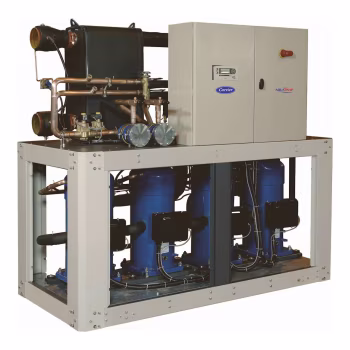

30WI — Теплові насоси та холодильні машини з водоохолоджуваним конденсатором

Застосування для охолодження та опалення.

Висока енергоефективність.

Компактна конструкція.

Низький рівень шуму.

Широка сфера застосування.

Нове покоління водяних теплових насосів та холодильних машин AquaSnap 30WI з водяним охолодженням конденсатора забезпечує оптимальне рішення для всіх процесів нагрівання та охолодження.

Ці агрегати призначені для встановлення в машинних залах і технічних приміщеннях, захищених від замерзання та несприятливих погодних умов.

Нова серія оптимізована для використання екологічно безпечного холодоагенту HFC R410A, який не руйнує озоновий шар. Використання цього холодоагенту гарантує відповідність найсуворішим вимогам щодо захисту навколишнього середовища та забезпечує підвищену сезонну енергоефективність.

Компресори

Герметичні спіральні компресори.
Вбудований електродвигун, який охолоджується всмоктуваними парами холодоагенту.
Захист двигуна за допомогою внутрішнього термостата обмоток.
Встановлення на антивібраційних опорах.

Випарник

Паяний пластинчастий теплообмінник.
Пластини з нержавіючої сталі AISI 316.
Оптимізована геометрія пластин для досягнення високої ефективності теплообміну.
Теплоізоляція Armaflex.

Конденсатор

Паяний пластинчастий теплообмінник.
Пластини з нержавіючої сталі AISI 316.
Оптимізована геометрія пластин для досягнення високої ефективності теплообміну.

Холодильні комплектуючі

Фільтри-осушувачі зі змінними картриджами.
Оглядові індикатори вологості холодоагенту.
Електромагнітні клапани на лініях холодоагенту.
Електронні розширювальні клапани.

Прилади керування та безпеки

Датчики високого та низького тиску.
Запобіжні клапани високого тиску.
Датчики контролю температури води.
Датчик захисту випарника від замерзання.
Заводський датчик контролю протоку води через випарник.

Електрична шафа

Ступінь захисту IP23.
Електроживлення 400 В, 3 фази, 50 Гц + заземлення (+10%/-10%).
Головний вимикач безпеки з рукояткою на передній панелі.
Трансформатор кола керування.
Автоматичний вимикач електродвигуна компресора.
Пускозахисна апаратура компресорів.
Електронний модуль керування 30WI Control на базі мікропроцесора.
Нумерація проводів.
Маркування основних електричних компонентів.
Колір корпусу RAL 7035.

Електронний модуль керування 30WI Control

Електронний модуль керування виконує такі основні функції:

Регулювання температури охолодженої або гарячої води.
Регулювання температури води залежно від температури зовнішнього повітря (погодозалежне керування).
Керування системами акумулювання холоду при низьких температурах.
Керування другим температурним уставленням.
Повне керування компресорами із забезпеченням послідовності запуску, обліку напрацювання та балансування часу роботи.
Самоадаптивні та прогнозуючі функції з автоматичним коригуванням параметрів керування відповідно до відхилень режимів роботи.
Ступеневе зменшення продуктивності компресорів залежно від потреб у нагріванні або охолодженні.
Керування системою захисту компресорів від надто частих пусків та зупинок.
Керування робочими межами агрегату відповідно до температури зовнішнього повітря.
Діагностика робочих режимів та аварійних станів.
Керування пам’яттю аварій, яка дозволяє переглядати журнал останніх 20 подій разом із робочими параметрами, зафіксованими в момент виникнення несправності.
Керування двома агрегатами, що працюють паралельно, з балансуванням напрацювання та автоматичним перемиканням у разі виникнення несправності одного з агрегатів.
Програмування графіка роботи агрегату.
Відображення та доступ до робочих параметрів через багатомовний рідкокристалічний дисплей з 4 рядками по 24 символи.

Дистанційне керування

Система 30WI Control стандартно оснащена послідовним портом RS485, що забезпечує можливості дистанційного керування, моніторингу та діагностики через комунікаційну шину
Доступні стандартні контакти дозволяють керувати AquaSnap 30WI через дротове з’єднання
Контроль автоматичної роботи: при розімкненому контакті машина зупиняється
Вибір уставки 1 / уставки 2: при замкненому контакті активується другий режим уставки (наприклад, режим акумулювання енергії)
Перемикання режимів нагрів/охолодження: вхід перемикає режим роботи, замкнений контакт = нагрів, розімкнений = охолодження
Регулювання уставки сигналом 4–20 мА: використовується для коригування уставки в режимі нагріву або охолодження
Скидання навантаження компресорів: замикання контактів дозволяє обмежити споживану потужність або холодопродуктивність шляхом зупинки одного або кількох компресорів
Керування насосами води 1 і 2: ці виходи керують перемикачами одного або двох водяних насосів
Індикація несправності: контакт сигналізує про наявність серйозної аварії, що призвела до зупинки одного або обох холодильних контурів

Керування продуктивністю

Послідовна ступінчаста система керування потужністю компресорів
4 ступені для моделей 700 V – 1200 V

Корпус

Корпус виконаний з пофарбованих панелей кольору RAL 7035

30WI	Характеристики		700 V	800 V	900 V	1000 V	1100 V	1200 V
Опалення
Стандартний агрегат Сезонна енергоефективність** HA1	SCOP _30/35°C	кВт/кВт	5,30	5,53	5,45	5,47	5,43	5,49
	ηs heat _30/35°C	%	204	213	210	211	209	212
	P_rated	кВт	246	293	335	384	419	463
Охолодження
Стандартний агрегат Характеристики при повному навантаженні* CA1	Чиста холодопродуктивність	кВт	203	242	278	320	348	382
	Чиста споживана потужність	кВт	49	56	64	71	79	86
	EER	кВт/кВт	4,18	4,32	4,33	4,5	4,42	4,42
Стандартний агрегат Сезонна енергоефективність**	SEPR _-2/-8°C Темп. технологічного середовища ***	кВт·год/кВт·год	3,04	3,08	3,09	3,04	3,08	3,11
Стандартний агрегат Сезонна енергоефективність**	SEER _12/7°C Комфортне охолодження Низька темп.	кВт/кВт	4,66	4,96	4,92	4,96	4,91	4,92
Стандартний агрегат	Lw / Lp ①	дБ(А)	89/57	90/58	90/58	89/57	90/58	91/59
Агрегат з опцією Low Noise (Низький рівень шуму)	Lw / Lp ①	дБ(А)	84/52	85/53	85/53	86/54	87/55	88/56
Агрегат з опцією Xtra Low Noise (Наднизький рівень шуму)	Lw / Lp ①	дБ(А)	79/47	80/48	80/48	80/48	81/49	82/50
Холодильний контур
Холодоагент (GWP)		-	R410 (GWP=2088 - AR4)
Кількість		-	2
Холодильний контур 1		кг	13,5	15,5	16,4	17	19,7	21,3
Холодильний контур 2		кг	14	15	16,4	17,2	19,7	21,3
Еквівалент CO₂ в тоннах		тCO₂Eq	57,42	63,68	68,49	71,41	82,27	88,95

Показники відповідно до умов стандарту EUROVENT EN 14511.

* Відповідно до стандарту EN14511-3:2022.

** Відповідно до стандарту EN14825:2022, середній клімат.

*** З ЕГ 30% (етиленгліколь).

HA1 Умови режиму опалення: температура води на вході/виході водяного теплообмінника 30°C/35°C, температура зовнішнього повітря tdb/twb = 7°C db/6°C wb, коефіцієнт забруднення випарника 0 м². к/Вт.

CA1 Умови режиму охолодження: температура води на вході/виході випарника 12 °C/7 °C, температура зовнішнього повітря 35 °C, коефіцієнт забруднення випарника 0 м². к/Вт.

Значення ηs heat _30/35°C та SCOP _30/35°C, виділені жирним шрифтом, відповідають вимогам Регламенту з екодизайну (ЄС) № 813/2013 для опалювальних приладів.

SEER _12/7°C Значення розраховані відповідно до EN14825:2022.

Значення SEPR _-2/-8°C, виділені жирним шрифтом, відповідають вимогам Регламенту з екодизайну (ЄС) № 2015/1095 для технологічного застосування.

① Lw : загальний рівень звукової потужності відповідно до стандарту ISO3744.

Lp : загальний рівень звукового тиску на відстані 10 метрів у вільному полі, розрахований за формулою Lp=LW-10logS.

Теплові насоси нового покоління Carrier - інноваційні рішення для сталого опалення та охолодження

Індивідуальні теплові насоси є одними з найбільш енергоефективних пристроїв на ринку для опалення житлових будівель та комплексів. Реверсивні повітряні теплові насоси є найкращим рішенням для сталого охолодження та опалення будівель. Компанія Carrier вже пропонує повний спектр теплових насосів для комерційних застосувань з температурою нагріву до 80°C. Прогнози показують, що 84% громадян Європи житимуть у міських районах до 2050 року. Тому майбутні системи опалення повинні орієнтуватися на міські застосування для досягнення екологічних цілей. Європейська дорожня карта теплопостачання передбачає збільшення частки інтелектуальних систем опалення та охолодження до 30% до 2030 року та до 50% до 2050 року як ключові етапи декарбонізації.

Розвиток міських систем опалення

Індивідуальні теплові насоси є одними з найбільш ефективних пристроїв на ринку для опалення житлових будівель та комплексів.

Реверсивні повітряні теплові насоси є найкращим рішенням для сталого охолодження та опалення будівель.

Компанія Carrier вже пропонує повний спектр теплових насосів для комерційних застосувань з температурою нагріву до 80°C.

Прогнози показують, що 84% громадян Європи житимуть у міських районах до 2050 року. Тому майбутні системи опалення повинні орієнтуватися на міські застосування для досягнення екологічних переваг.

Європейська дорожня карта теплопостачання передбачає збільшення частки інтелектуальних систем опалення та охолодження до 30% до 2030 року та до 50% до 2050 року як ключові етапи декарбонізації.

Інновації Carrier у теплових насосах

Компанія Carrier продовжує масштабні інвестиції у розробку теплових насосів нового покоління, які використовують найсучасніші технології: холодоагенти з наднизьким потенціалом глобального потепління (GWP) та природні холодоагенти, високу енергоефективність і можливість досягати дуже високих температур нагріву до 120°C.

Лінійки Carrier AquaForce® та AquaSnap® 61 для високотемпературного нагріву використовують як природні, так і вторинні джерела тепла, забезпечуючи сталi енергетичні рішення для різних систем опалення.
